打破传统,星云式混合分散设备将开启搅拌设备新时代

作者: 林钟 来源: 时间:2019-12-11

[摘要]为解决传统搅拌设备所固有的痛点难点问题,黄院军带领团队打破传统思维,走出了一条创新之路。与传统搅拌设备采用硬机械式高速剪切不同,星云式混合分散设备采用柔性翻滚带动浆料粒子进行360°运动,对浆料粒子无损伤,又能充分使浆料充分混合。

近年来,在汽车新四化的推动下,新能源汽车产业高速发展,也带动着动力电池需求量的猛增。为了更好的实现汽车电动化,动力电池的大规模、高效化生产势在必行。


作为动力电池制造的核心工序,传统搅拌设备存在一致性、稳定性差,搅拌周期长,能耗利用率低等情况,无法适应大规模动力电池的需求。

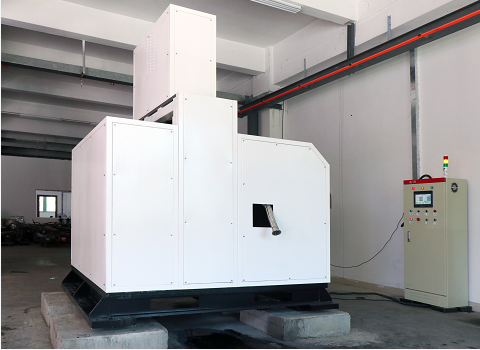

在此情况下,深圳市骆迈柯新能源科技有限公司打破传统,研制出了星云式混合分散设备。该设备不仅有助于提升电池浆料质量,还大大缩短了搅拌时间,符合当下动力电池对搅拌设备的新需求,将开启动力电池搅拌设备的新时代。


打破传统,独创星云式混合分散模式


深圳市骆迈柯新能源科技有限公司董事长黄院军表示:“传统搅拌设备存在浆料稳定性差、一致性差等难点。同时,传统搅拌设备多采用硬机械式高速剪切,物料在高速挤压与捏合中产生新的二次损伤,同时粘结剂分子链受到破坏,影响着浆料的品质。”



作为一个在锂电池行业摸爬滚打数十年的“老兵”,黄院军先后担任ATL项目工程部资深主任、北京普莱德工程技术研究中心资深主任以及湖北骆驼新能源科技公司和山东威能环保电源、润峰集团新能源科技公司等多家公司的总工程师兼副总经理,对动力电池制造过程中的痛点难点十分了解。


为解决传统搅拌设备所固有的痛点难点问题,黄院军带领团队打破传统思维,走出了一条创新之路。与传统搅拌设备采用硬机械式高速剪切不同,星云式混合分散设备采用柔性翻滚带动浆料粒子进行360°运动,对浆料粒子无损伤,又能使浆料充分混合。其设计原理如下:

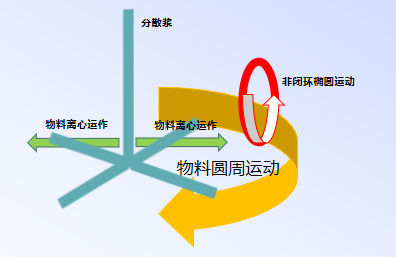

星云式混合分散设备物料分散运动示意图


①利用分散浆高速旋转产生的离心力使得物料从缸体中心向缸壁方向运动;


②利用分散浆高速旋,物料在缸体内实现沿分散浆为中心的高速圆周运动;


③在星云发生器的作用下,物料在缸体内同时在Z轴、X轴方向产生非闭环的椭圆运动;


④通过①②③物料在缸体内三种运动方式叠加,在缸体内的每一个质点物料实现高速星云式运动,实现物料在短时间内充分混合。


简单来说,就是星云式混合分散设备,其分散桨只对浆料的运动起助推作用,其分散速度大约在1M/min,远低于传统搅拌设备的8-20M/min的分散速度,因此对浆料表面不产生破坏,也不会产生温升,但浆料却借助惯性进行了360°柔性翻滚,浆料整体进行的是三维空间运动。这完全颠覆了传统搅拌设备的搅拌原理。



不仅如此,星云式混合分散设备在浆料稳定性和一致性方面也表现得十分出色。一般来说,浆料搅拌后粘度会随着时间而下降,这在一定程度上影响着浆料的品质。

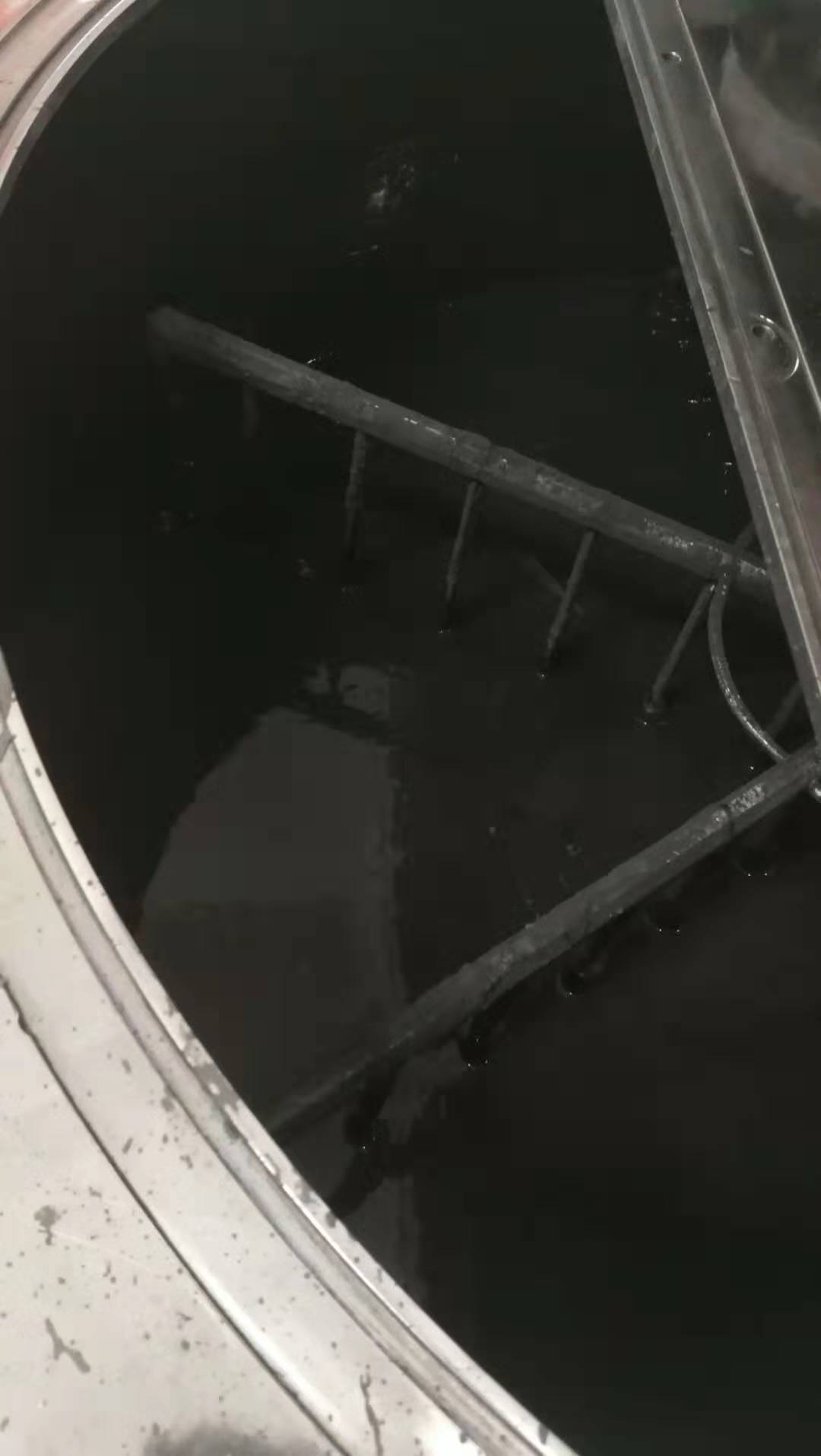

一位骆迈柯的合作客户向动力电池网透露,在9月份的一次试生产中,星云式混合分散设备搅拌出来的浆料粘度高达10000,远高于传统设备的搅拌出来的浆料粘度;另外值得一提的是,星云式混合分散设备搅拌出来的浆料,一段时间后,其粘度基本无变化。这大大提升了其对星云式混合分散设备的信心。同时,星云式混合分散设备每次出浆粘度基本一致。



黄院军表示,星云式混合分散设备,其能耗利用率高达99%,远高于传统搅拌设备10%的能耗利用率;同时星云式混合分散设备无温升,无需配备冷冻系统,这也从另一个方面为设备节约了能耗。


从具体功率来看,星云式混合分散设备设计电流为20A,运行过程中电流约为10A,以380V电压的工业电压进行工作。因此即便满负荷运转,其每小时能耗也不超过7.6KW·h,而传统搅拌设备每小时能耗在80kw·h左右。因此,星云式混合分散设备可为企业减少大量的能耗成本。



黄院军还表示,传统搅拌设备搅拌工序复杂,需多次加料,搅拌时间长,大约在4-7小时左右。而星云式混合分散设备工序简单,一次性投料,30-60分钟即可出料,大大提升了搅拌效率。


星云式混合分散设备之所以有如此高的搅拌效率,在于其在搅拌过程中物料能得到充分的运动,其一秒可按轨迹运行12个周期(翻滚12个周期),而传统设备1分钟仅运行10 个周期。


黄院军还提到,由于星云式混合分散设备工作效率高,因此1Gwh产线大约仅需要4台(正负极材料的混合分散各两台);而采用传统搅拌设备,一般来说1Gwh产线需要10-12台混合分散设备。从这个角度来说,采用星云式混合分散设备,在相同的产能情况下,可为企业大大节约设备采购成本。




黄院军还透露,以往锂电池厂家因为搅拌设备问题,产生废料概率相对较高,在一定程度上提高了电池的成本。而星云式混合分散设备由于出浆稳定,浆料质量高、一致性好,大大减少了废料的几率,而这也从侧面降低了动力电池的生产成本。


星云式混合分散设备,浆料一致性和稳定性好,无温升、能耗低,搅拌时间短,效率高,废料几率小,可节约成本,符合当下动力电池对搅拌设备的新要求。


骆迈柯新能源科技有限公司

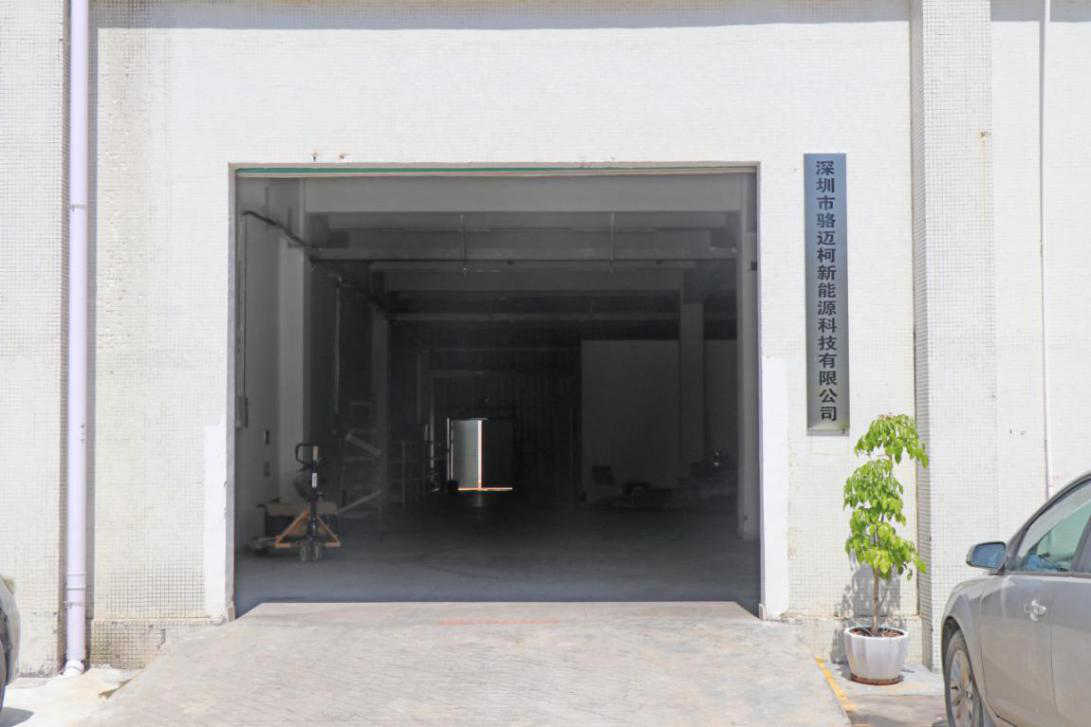

深圳市骆迈柯新能源科技有限公司(以下简称“骆迈柯”)创立于2017年11月,位于深圳市坪山区石井街道盛佰纳工业园A栋103,是专注于新能源高效、节能、环保设备解决方案提供商。主要从事专用设备及非标精密零部件的研发、设计、生产制造及销售,提供新能源相关领域相关工艺与设备技术咨询服务;从事新能源相关材料、产品与设备销售,功能贸易与设备技术进出口等。



骆迈柯拥有一批具有丰富的锂电设备制造经验的专家,其中具有30余年非标设备设计经验的专家2名,具有20 多年锂离子电池产品及工艺研发经验专家3名,博士学历专家1名。



黄院军表示,骆迈柯坚持走高效、节能、环保的道路,坚持技术自主创新,通过基于新原理的独创性设备设计方案和具有自主的核心控制算法及核心零部件设计,这才促成了星云式混合分散搅拌设备的诞生,能够积极推动动力电池的提质降本,可以更好的服务于动力电池行业。



据了解,骆迈柯星云式混合分散设备第一代设备已成功申请了专利,预计年内将收到专利证书。第二代设备(650L)于8月20日已经申请专利,预计在明年 2-3月份将推出产品;未来还将推出第三代1200L的星云式混合分散设备。
